Гониофотометр

Гониофотометр с вращением источника света

Состояние: новый.
Цена по запросу.

Краткое описание.

В данном гониофотометре измеряемый образец вращается вокруг своего фотометрического центра, а фотоприёмник зафиксирован.
Согласно [1] и [2] гониофотометр должен обеспечивать измерение силы света осветительных приборов по одной из принятых систем фотометрирования C-γ, B-β или A-α.
Рекомендуются к использованию гониофотометры, работающие по системе фотометрирования C-γ [3].
Предлагаемый гониофотометр поддерживает методы измерения CIE B-β и C-γ.
Гониофотометр имеет приспособления для крепления осветительных приборов различной конструкции.

Измерение распределения силы света на гониофотометре проводят в помещении, стены, пол и потолок которого имеют глубокоматовое черное покрытие. Допускается использование экранов, диафрагм и тубусов в качестве средств защиты от засветки отражающих поверхностей помещения. Кроме того, должны быть приняты меры по исключению влияния постороннего света и ограничению влияния отраженного света от измерительного оборудования.

Рекомендуется представлять светораспределение осветительных приборов в виде файлов стандартных форматов, например в IES-формате [4]. Примечание - В автоматизированных гониофотометрах процедуры симметризации, сглаживания и формирования файлов в IES-формате осуществляются с помощью специального программного обеспечения, поставляемого вместе с измерительным оборудованием.

Описание
Спецификация

Комплектация.

Поворотное устройство с двумя опорами.
Фотоприемник.
Лабраторные источники питания AC и DC.
Мультиметр и ваттметр.
ПК с ПО для автоматизации измерений.
Пульт и лазерный нивелир.

Дополнительно: опорный детектор.

Програмное обеспечение.

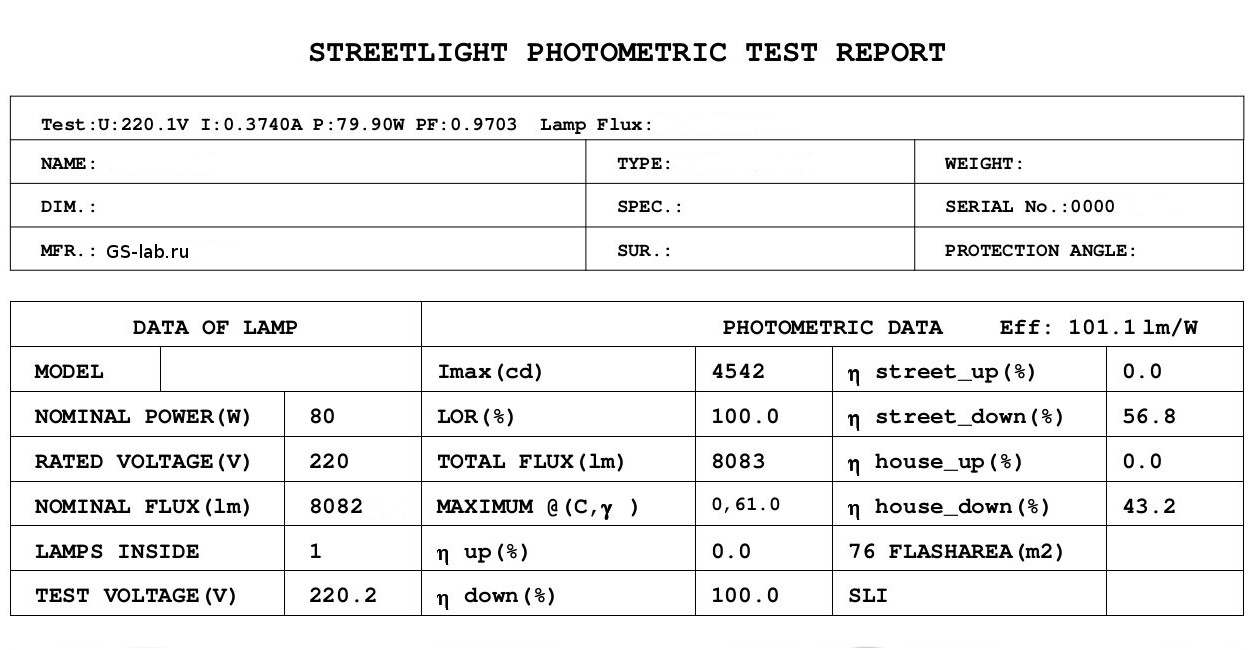

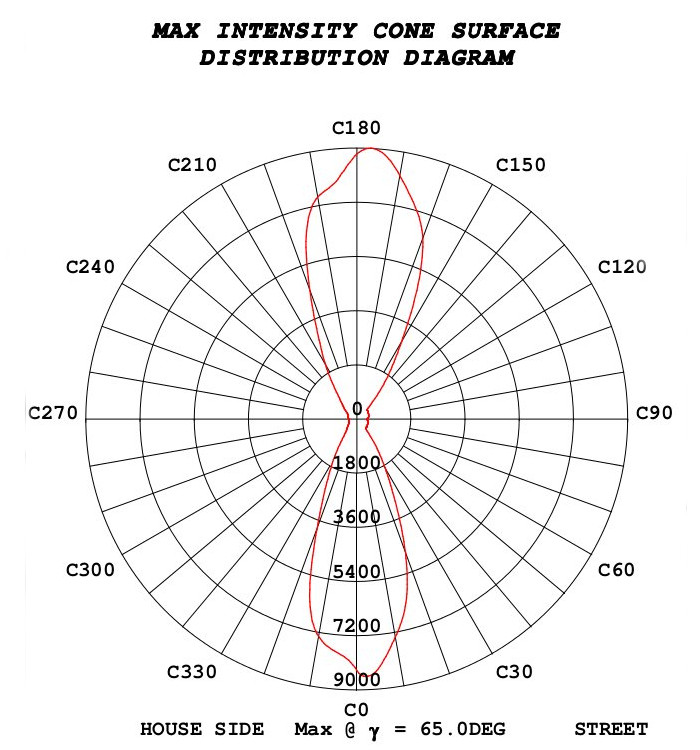

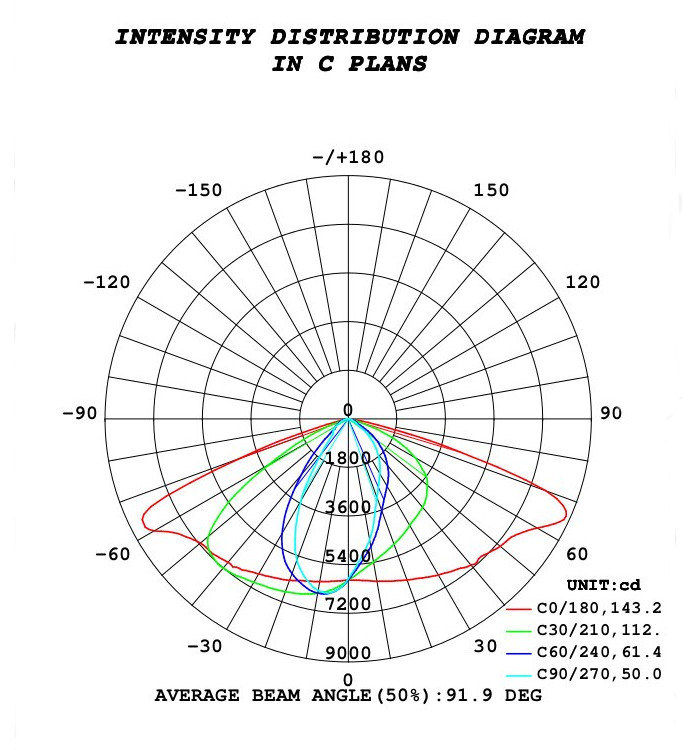

Результатом измерений является фотометрическое тело и значение полного светового потока, которые могут быть представлены в формате:

*.IES - стандартный формат файла для электронной передачи фотометрических данных и связанной информации.
*.GOS
*.CIE
*.CEN
*.Tm14
*.CIB
*.EUT

Поворотное устройство.

Угол вращения: ±180° (по двум осям).

Точность установки угла: до 0.05°.

Максимальне параметры исследуемого образца:

2500 мм / 60 кг
3000 Вт/ 10 A

Фотоприемник.

Предусиленный и термостабилизированный класса L (f1' менее 1.5%) или класса A (f1' менее 3.0%).

Измеряемы диапазон яркости: 0.0001 лк - 200 000 лк.

Линейность: 0.2 %.

Форматы измерений

IES: полное название – BSR/IESNA LM-63, разработан Северо-американским светотехническим обществом (IESNA).
Получил в настоящее время наибольшее распространение. Фотометрические данные записываются в виде текстового файла в кодировке ASCII.
Используется программами расчета освещенности, такими как DIALux
CIB/Tm14: британский формат CIBSE TM-14, разработанный британским институтом строительной физики CIBSE.
Файлы имеют расширение *.tm14 или *.cib
EUT: европейский формат EULUMDAT (EulumdatFormattedLuminaireDataFile сокращенно LDT).
Де-факто является европейским промышленным стандартом.
Файлы имеют расширение *.ldt, реже *.eul.
GOS: формат компании EVERFINE
CIE: формат CIELAB (точнее, CIE 1976 L*a*b*).
Международный документ формата МКО.
CEN: формат CEN

Нормативные ссылки

[1] ГОСТ Р 54350-2015: Приборы осветительные. Светотехнические требования и методы испытаний
[2] Рекомендации МКО 121:1996: Фотометрия и гониофотометрия светильников (The Photometry and Goniophotometry of Luminaires)
[3] Полупроводниковая светотехника 2014 год, №31: Исследование степени влияния положения светодиодного светильника на его световой поток
Издательство Лань
[4] IESNA LM-63:1995: Стандартный формат файла для электронной передачи фотометрических данных и связанной информации (Standard File Format for Electronic Transfer of Photometric Data and Related Information)
