Камера акустического шума высокого давления
Состояние: новый.
Цена по запросу.
Виды акустических воздействий:
- широкополосный шум
- акустический тон меняющейся частоты
Предназначена для испытаний и сертификации электронной компонентной базы (ЭКБ) и радиоэлектронной аппаратуры (РЭА).
Средний коэффициент поглощения всех поверхностей рабочей зоны камеры в рабочем диапазоне частот не более 0,06 (в соответствии с рекомендациями ГОСТ Р 52862-2007 прилож. А1.4).

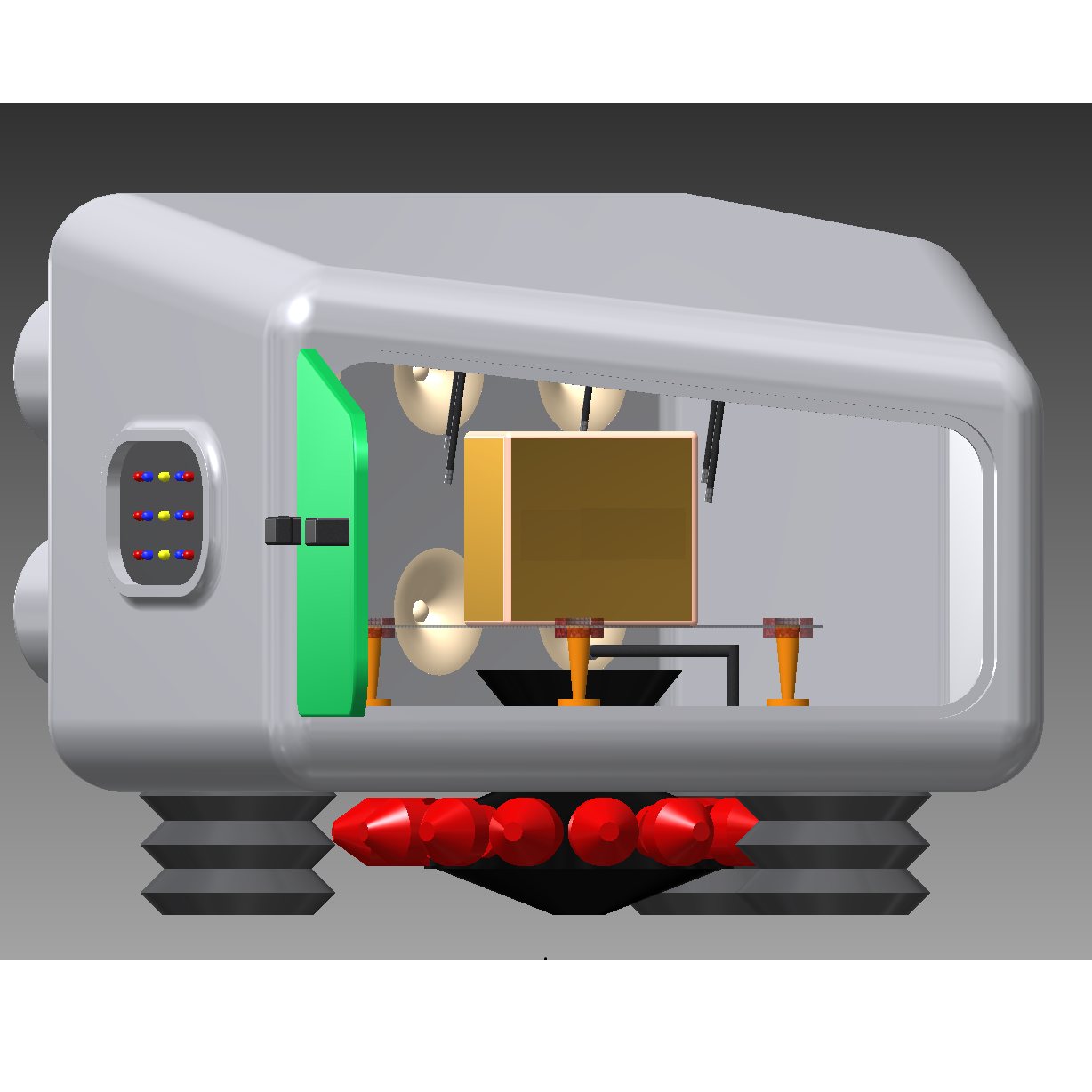

Конструкция реверберационной камеры.
Габаритные размеры камеры в соответствии с рекомендациями ГОСТ РВ 20.57.416-98 п.5.9.3.2 и ГОСТ Р 52862-2007 прилож. А1.3.
Материал стен, их толщина и покрытие (в соответствии с рекомендациями ГОСТ Р 52862-2007 прилож. А1.3.) следующие:
- Материал – композитный: стекловолокно, эпоксидные связующие, соты, вспененный полиуретан.
- Толщина – 60 мм
- Покрытие внутри: дюралюминий 10 мм.
- Покрытие снаружи: стекловолокно.

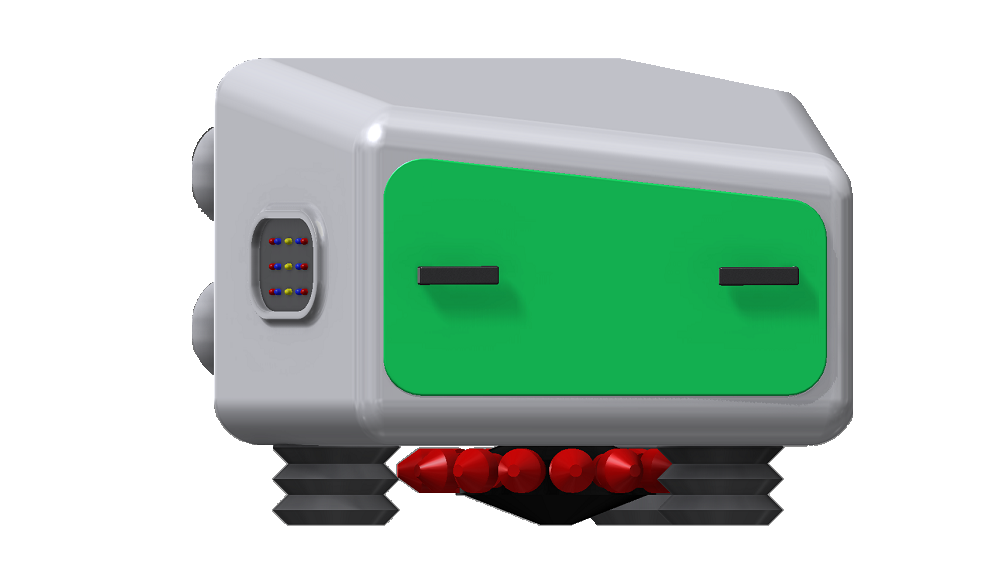

Доступ оператора к столику для образца и проверочным точкам обеспечивается через люк, расположенный на боковой стороне камеры, на боковой стене камеры также расположена панель герметичных интерфейсных разъемов для снятия параметров с поверхности образца, подключения образца для контроля его параметров, подключения измерительных микрофонов.
Проверочные точки.
6 проверочных точек. Представляют собой стойки с установленными на них микрофонами. Стойки сконструированы так, чтобы микрофоны располагались равномерно вокруг образца на половине расстояния между поверхностью максимального по габаритам образца и стенками камеры. Предельный уровень измерений у микрофонов (пиковое значение) в соответствии с ГОСТ Р 52862-2007, п.4.3.1.
Высокочастотная секция.
Высокочастотные электроакустические преобразователи (красного цвета), установленные на мультиволноводном смесителе роторного типа (черного цвета), с учетом диффузных рассекателей, позволяют создать равномерное поле звуковых давлений во всем объеме камеры.
| Параметр | RC-4500 | RC-3000 | RC-1000 | RC-45000-163 |
|---|---|---|---|---|
| Уровень давления в рабочем объеме камеры, дБ |
140 | 150 | 160 | 163* |
| Рабочий диапазон частот, Гц | 50 - 10 000 | 100-10 000 | 125 - 10 000 | 20 - 10 000 |
| Размеры для справок (ШхГхВ), мм | 2000x1500x1500 | 1400х1900х2200 | 750х900х600 | 3300х3800х4500 |
| Максимальные размеры тестируемого образца, мм |
1000x500x400 | 600х400х400 | 250х250х250 | 1500х1000х1000 |
| Срок изготовления | не более ½ года | |||
Приведен примерный комплект поставки RC-3000 (может быть изменен, в зависимости от ТЗ).
Низкочастотные электроакустические преобразователи.
| Частотный диапазон | 100 - 500 Гц |
| SPL 1W/1M | 106 dB |
| RMS мощность | 1000 Вт |
| Импеданс | 4 Ом |
| Конструктивное преимущество | высокомодульный диффузор |
Высокочастотные электроакустические преобразователи.
| Частотный диапазон | 500 - 10000 Гц |
| SPL 1W/1M | 114 dB |
| RMS мощность | 125 Вт |
| Импеданс | 8 Ом |
| Конструктивное преимущество | высокомодульная мембрана |
Четырехканальные УНЧ со встроенным DSP общей мощностью 10000 Вт.
| Выходные каналы | 4 канала по 2500 Вт при нагрузке 4 Ома. |
| Частотный диапазон | 20 Гц - 35 кГц |
| Искажения THD+N | менее 0.005% |
| Выходной импеданс | 10 мОм |
| КПД | 92% |
| DSP цифровой сигнальный процессор | 4 балансных входных канала 4 балансных выходных канала |
| Разрешение | 24 Bit |
| Частота семплирования | 48 Кгц |
| SNR | 107 Дб |
| DNR | 102 Дб |
| Рабочее напряжение | 230 В, 50 Гц. |
Четырехканальные УНЧ со встроенным DSP общей мощностью 2800 Вт.
| Выходные каналы | 4 выходных канала, мощностью 700 Вт при нагрузке 4 Ома |
| Частотный диапазон | 20 Гц - 35 кГц |
| Искажения THD+N | менее 0.005% |
| Выходной импеданс | 20 мОм |
| КПД | 92% |
| DSP цифровой сигнальный процессор | 4 балансных входных каналов 4 балансных выходных каналов |
| Разрешение | 24 Bit |
| Частота семплирования | 48 Кгц |
| SNR | 107 Дб |
| DNR | 102 Дб |
| Рабочее напряжение | 230 В, 50 Гц |
Реверберационная камера высокого акустического давления.
Укомплектована шестью стойками для микрофонов и столиком для образца.
Блок тестовых сигналов и измерительного оборудования.
Содержит генератор тестовых сигналов различной формы согласно ГОСТ РВ 20.57.416-98. Укомплектован встроенной звуковой картой, измерительной станцией и микрофонами.
Рэковая стойка.
Стойка высотой 30 U для установки усилителей, блока тестовых сигналов и измерительных блоков, поставляемых заказчиком.
